Desain GUI dan Latihan Kalkulator

Mendesain GUI pada Matlab

Untuk membuat diesain GUI atau membuat layout pada matlab, pada Command Window kita masukan perintah Guide. Maka akan muncul jendela Guide Quick Start. Pilih blank GUI.

Tampilan Blank GUI pada Matlab

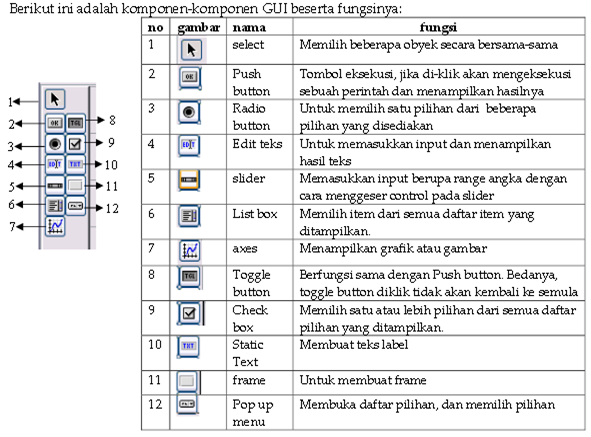

Toolbox Dan Fungsinya

• Latihan Kalkulator 1

Buat Desain Kalkulator Seperti contoh dibawah ini

Beri nama variable pada masing-masing komponen yang kita masukan. Seperti pada button dan textfield.

Source code:

1.      btnTambah

function BtnTambah_Callback(hObject, eventdata, handles)

b1=get(handles.txtBil1,'String');

b2=get(handles.txtBil2,'String');

nb1=str2num(b1);%double(b1)

nb2=str2num(b2);%double(b1)

hs=nb1+nb2;

shs=num2str(hs);

set(handles.txtHasil,'String',shs);

2.      btnKurang

function btnKurang_Callback(hObject, eventdata, handles)

b1=get(handles.txtBil1,'String');

b2=get(handles.txtBil2,'String');

nb1=str2num(b1);%double(b1)

nb2=str2num(b2);%double(b1)

hs=nb1-nb2;

shs=num2str(hs);

set(handles.txtHasil,'String',shs);

3.      btnKali

function BtnKali_Callback(hObject, eventdata, handles)

b1=get(handles.txtBil1,'String');

b2=get(handles.txtBil2,'String');

nb1=str2num(b1);%double(b1)

nb2=str2num(b2);%double(b1)

hs=nb1*nb2;

shs=num2str(hs);

set(handles.txtHasil,'String',shs);

4.      btnBagi

function btnBagi_Callback(hObject, eventdata, handles)

b1=get(handles.txtBil1,'String');

b2=get(handles.txtBil2,'String');

nb1=str2num(b1);%double(b1)

nb2=str2num(b2);%double(b1)

hs=nb1/nb2;

shs=num2str(hs);

set(handles.txtHasil,'String',shs);

5.      btnClear

function btnClear_Callback(hObject, eventdata, handles)

set(handles.txtBil1,'String','');

set(handles.txtBil2,'String','');

set(handles.txtHasil,'String','');

hasilnya

• Latihan Kalkulator 2

Kalkulator 2 Menggunakan Popup

Source Code:

a.       Pada Popup/cmbPilih

function cmbPilih_Callback(hObject, eventdata, handles)

hs='';

switch get(handles.cmbPilih,'value')

    case 1

        hs='Tambah';

     case 2

        hs='Kurang';

  case 3

     hs='Kali';

  case 4

     hs='Bagi';

  case 5

        hs='Mod';

end

set(handles.cmbPilih,'Userdata',hs);

b.      Pada btnHitung

function btnHitung_Callback(hObject, eventdata, handles)

proses=get(handles.cmbPilih,'Userdata');

b1=get(handles.txtBil1,'String');

nb1=str2num(b1);

b2=get(handles.txtBil2,'String');

nb2=str2num(b2);

hs=0;

if(strcmp(proses,'Tambah')>0)

        hs=nb1+nb2;

    elseif(strcmp(proses,'Kurang')>0)

        hs=nb1-nb2;

    elseif(strcmp(proses,'Kali')>0)

        hs=nb1*nb2;

    elseif(strcmp(proses,'Bagi')>0)

        hs=nb1/nb2;

    elseif(strcmp(proses,'Mod')>0)

     mod(nb1,nb2);

end

 shs=num2str(hs)

    set(handles.txtHasil,'String',shs);

c.       Pada BtnBersih

function btnClear_Callback(hObject, eventdata, handles)

set(handles.txtBil1,'String','');

set(handles.txtBil2,'String','');

set(handles.txtHasil,'String','');

• Latihan Kalkulator 3

Membuat Kalkulator menggunakan radio button

Jika ingin menggunakan radiobutton, maka radio button harus  dimasukan kedalam radiogroup

Source code:

a.       Pada radioGroup

function radOption_SelectionChangeFcn(hObject, eventdata, handles)

hs=get(eventdata.NewValue,'String')

set(handles.radOption,'Userdata',hs)

b.      Pada BtnHitung

function btnHitung_Callback(hObject, eventdata, handles)

proses=get(handles.radOption,'Userdata');

b1=get(handles.txtBil1,'String');

nb1=str2num(b1);

b2=get(handles.txtBil2,'String');

nb2=str2num(b2);

hs=0;

if(strcmp(proses,'Tambah')>0)

        hs=nb1+nb2;

    elseif(strcmp(proses,'Kurang')>0)

        hs=nb1-nb2;

    elseif(strcmp(proses,'Kali')>0)

        hs=nb1*nb2;

    elseif(strcmp(proses,'Bagi')>0)

        hs=nb1/nb2;

    elseif(strcmp(proses,'Mod')>0)

     mod(nb1,nb2);

end

 shs=num2str(hs)

    set(handles.txtHasil,'String',shs);

c.       Pada BtnBersih

function btnClear_Callback(hObject, eventdata, handles)

set(handles.txtBil1,'String','');

set(handles.txtBil2,'String','');

set(handles.txtHasil,'String','');
